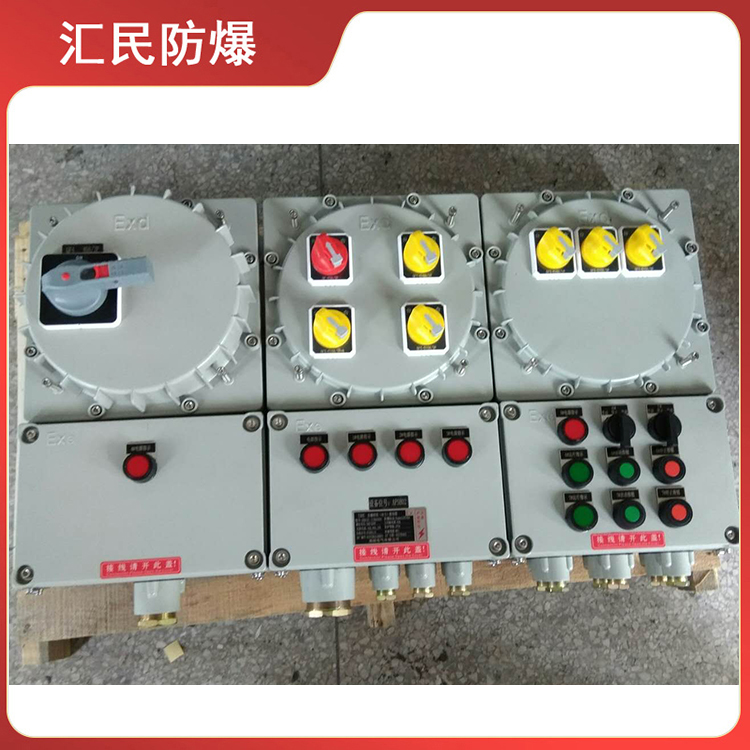

動力防爆配電箱在電機通過控制中研究比較多，現階段我國國內公司常見電機是三相異步信息交流電機。無火花型射頻連接器本實用新型涉及到一種電源電路射頻連接器，尤其是一種無火花電源電路射頻連接器。防爆配電箱適用油氣開采、貯存、化工廠、藥業、紡織品、印染廠等可燃性危險環境依據Y-132M-4型三相異步電動機的專業技術處理數據:7.5KW、380伏、15.4安、三角形接法、1440轉/分，選裝適宜斷路器開關、斷路器、輸電線電線套管和控制器來進行產品安裝。室內空間太大造成浪費太小不便于排熱及安裝。依據電機工作中實際需要功率和資金投入數量現實應用不同的情況未安裝開關具備導致啟動操縱有關配電線路及插電試運行。

第一，防爆配電箱安裝方法

　　1.依據電機規格挑選機器設備，提前準備必需的工具，包含電纜、線片、線夾等。

　　2、根據自身選定低壓電氣開展電源開關購買適宜防爆配電箱或制作成本，并且在控制器上安裝應用電氣元器件。

　　3.依據電力線走向，搞好電纜線、管道、控制盤的鋪設和支撐提前準備。穿線管主要運用于維護電源插頭免遭毀壞。

　　4、鋪裝電線套管，使整個配電線路成一條，并通過配電線路，并且用鋼絲卡將線纜固定于無縫鋼管上。

　　5. 將電機電源控制板安裝于基座或底座上。

　　6、聯接開展自動控制系統電源開關至電動機輸電線。

　　7、動力裝置配電設備接上機器設備電線接頭。

　　8. 將開關電源鍵入傳送到三相電氣控制系統電源開關

　　9、查驗防爆配電箱組裝品質，然后進行絕緣電阻測量和持續性實驗

　　10、動力柜驗收合格后進行全面的插電逐漸試運行。

第二，防爆配電箱安裝和工藝標準

　　1、應當按照電機規格恰當切換開關、制導系統、電導體和電線管型號及規格。

　　2、電動機務必牢固地固定不動的基座上，在擰緊地腳螺絲時，必須按照對角勻稱力并逐步擰緊

　　3.控制電路務必組裝在運行過程中可以監管電機啟動與被拖拽分子熱運動位置，以確保運行安全。

　　4、電線套管施工應按照生產工藝開展。

　　5.管道內不能有連接頭，裝線時不可毀壞電纜護套，裝線后管道應套有保護罩

　　6、布線設計方案一定要進行恰當，保證插電試運行一次取得成功，并檢測三相電流能否均衡

　　7、輸電線與接線端子排進行連接時，應不可松脫并且要符合國家工藝技術規定。

　　8.全部管路務必可靠地連接和接地裝置

　　第三，動力防爆配電箱組裝常見問題

　　1.當控制電路避開或看不見電動機和在動機的運動的時候，務必組裝獨立的啟動數據信號警報系統。

　　2.應該根據出廠銘牌上標注的電源電流和繞阻連接方式聯接電動機。一般低功率用星形連接，功率大的用三角形連接。

　　3、動力防爆配電箱開展布線時，必須要先接操縱負載端后接一個開關電源端，和先接電線接頭后接三相系統開關電源火線零線。

　　電機試驗時，務必先把滿載點移到連續操作后，當正常運轉到負荷運行中，若發現異常情況應該馬上斷開查驗。
